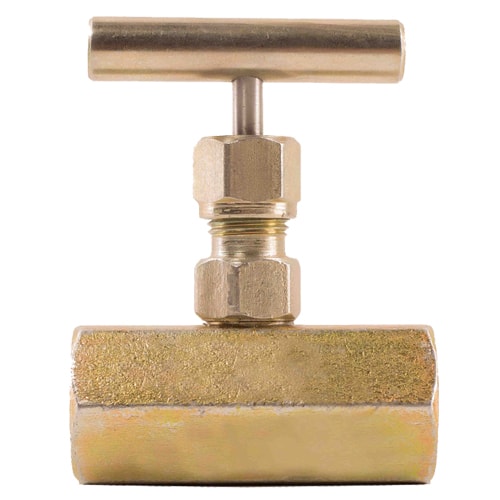

Игольчатый вентиль-клапан в Москве
Игольчатые запорные вентили-клапаны применяются для регулировки движения рабочей среды или ее полного перекрытия на: нефтепроводах, газопроводах, в системах кондиционирования и вентилирования, в системах отопления, в системах ГВС и ХВС. Также игольчатые вентили-клапаны используются для подключения различного рода технологического оборудования, емкостей, баков и резервуаров. Свяжитесь с нашими специалистами, чтобы подобрать подходящий вам вариант оплаты и доставки!
Описание
Игольчатый вентиль-клапан- разновидность запорно-регулирующей трубопроводной арматуры с заданным типом запорного элемента.
Технические характеристики
Тип рабочей среды: газообразная, жидкая, сыпучая. Корпус вентиля-клапана производится из высококачественных, нержавеющих, специальных сталей, устойчивых к воздействию агрессивных веществ. Конструкция: рукоятка, крышка, корпус, затвор, шпиндель. Особенность конструкции: запорный элемент- золотник игольчатого типа. Золотник представляет из себя узкую конусообразную деталь, внешне напоминающую иглу. Такой тип золотника гарантирует плавный ход запорного элемента, что исключает возможность возникновения гидроударов в системе. Конусообразная форма максимально плотно прилегает к рабочему седлу, что повышает герметичность системы. Изделие рассчитано на работу под давлением.
Преимущество:
- устойчивость к высокому рабочему давлению
- устойчивость к высоким температурам окружающей среды и рабочего потока
- химическая инертность к агрессивным средам любой консистенции
- полная герметичность изделия
- легкая и простая конструкция, обеспечивающая легкий доступ к деталям в случае поломки
- высокая скорость сработки из положения «выкл» в положение «вкл»
- компактные габаритные размеры
- малый вес и строительная высота
- компактность, небольшой вес
К недостаткам игольчатый запорных клапанов относят высокий уровень гидравлического сопротивления и большого усилия на привод. Основные функции изделия: запорная, регулирующая. Сочетает в себе характеристики как вентилей, так и клапанов. Запорная функция (отсекающая) полностью перекрывает сквозной проход, прекращая ход движения рабочей среды. Регулирующая функция позволяет контролировать диаметр сквозного прохода, контролируя силу и мощность потока.
Принцип работы
Чтобы рабочая среда двигалась в нужном направлении, необходимо привести в действие устройство при помощи рукоятки. Это можно осуществить как вручную, так и автоматически (дистанционно). Крутящий момент через резьбовой тип соединения (шпиндель +штуцер) воздействует на шток. Движение штока осуществляется линейно возвратно-поступательным образом и строго параллельно движению рабочего потока. Движение золотника (игольчатого): вверх и вниз. В результате проходное отверстие оказывается попеременно в закрытом или открытом положении. Рабочая среда сначала проходит через отверстие в рабочем седле неподвижного типа (расположенном в корпусе). В месте соединения золотника и рабочих седел используются дополнительные уплотняющие прокладки для гарантии полной герметичности. Игольчатый запорные клапаны –вентили выпускаются только с одним седлом.
Сортамент
По типу расположения патрубков игольчатые вентили-клапаны различаются на: угловые. Между входным и выходным патрубков имеется угол; проходные. Входной и выходной патрубки расположены по одной оси параллельно.
По количеству рабочих отверстий в месте подключения к трубе игольчатые клапаны различаются на: Двухходовые. Одно отверстие предназначено для подачи рабочей среды, второе отверстие – для выхода в трубу; Трехходовые. Одно отверстие предназначено для подачи рабочей среды, два других – для выхода в общую магистраль. Такой тип подачи используется в тех случаях, когда нужно изменить направление движения рабочего потока и перенаправить поток в соседние ветки магистрали.
По типу управления игольчатые клапаны различаются на: ручные. Вращение рукоятки осуществляется непосредственно оператором; автоматические. Различаются по типу привода: пневмопривод, электропривод, электромагнитный привод, гидропривод. .
Дистанционный запуск повышает быстрое срабатывание устройства, повышает безопасность (за счет исключения человеческого фактора), продлевает срок эксплуатации изделия и системы в целом. Игольчатые запорные вентили-клапаны различаются также по типу климатического исполнения. Данные изделия могут использоваться в различных регионах, даже при очень низких температурах. По типу конструкции и типу соединения к магистрали выделяют: игольчатые клапаны с муфтовым типом присоединения. Присоединяется к трубе посредством внутренней резьбы входящего и выходящего патрубка. Используется под стальные, чугунные трубы или трубы из цветных металлов. Такой тип соединения гарантирует герметичность при высоком давлении в системе и перепадах давления.
Модели: 15с67бк, 15лс67бк, 15нж67бк, 15нж67нж, 15с54бк, 15с54бк1, 15с54бк2, 15с67бк. Рабочее давление: до 16 МПа. Диаметр проходного сечения : от 6 мм до 25 мм. Тип исходного сырья для корпуса: легированная сталь, нержавеющая сталь, углеродистая сталь.
