Описание

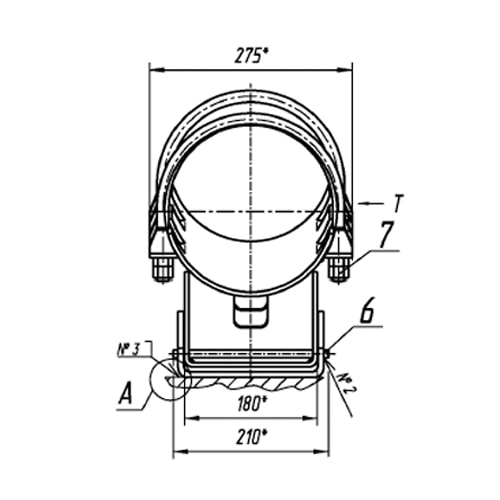

Опоры ТПР.07.35.00.000 - разновидность неподвижных хомутовых опор наклонного типа для фиксации труб заданного диаметра и функционала.

Технические характеристики

Тип фиксации трубы: жесткий. Состоит из корпуса ( опорного блока) и хомута. Хомут изготавливают методом гибки горячекатаного стержня заданного диаметра, для соединения с несущими конструкциями используется сварка и крепеж. Неподвижные опоры придают устойчивость всей системе. Тип прокладки труб: наземная, подземная бесканальная. Основная функция: восприятие нагрузок , вызванных ударами, скачками давления и температуры и передача их несущей конструкции, профилактика смещений и сдвигов трубы.. Способ производства: горячий прокат, штамповка, сварки.

Технические параметры:

Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель
Диаметр труб под опоры: 219 мм
Температура рабочей среды: от 0С до +100С
Рабочее давление: до 20 МПа
Угол наклона: до 18 градусов
Ширина основания опоры: 210 мм
Температура окружающей среды: до -70С
Масса: от 24.3кг до 38.2 кг
Серия: от ТПР.07.35.00.000 до ТПР.07.35.00.000-03
Высота опоры до основания трубопровода: от 100 мм до 200 мм
Длина основания опоры: 340 мм
Допустимая вертикальная нагрузка: 25кН
Допускаемая осевая нагрузка при условии отсутствия внешних изгибающих моментов: 53кН
Допускаемая боковая нагрузка при условии отсутствия внешних изгибающих моментов: от 5кН до 6кН
Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные покрытия

Преимущества использования наклонных неподвижных хомутовых опор ТПР.07.35.00.000: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.
